Opis:

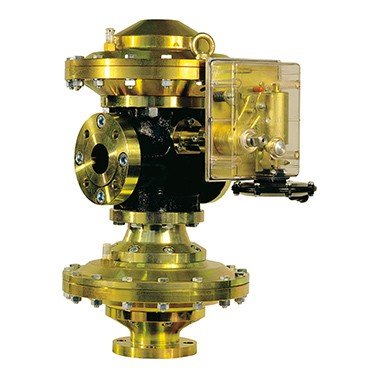

Ta seria urządzeń typu Top-Entry została zaprojektowana dla powszechnego stosowania w najbardziej wymagających warunkach eksploatacyjnych , oferując użytkownikowi łatwość obsługi i niewielkie gabaryty. Dla osiągnięcia takiego rezultatu został wykorzystany innowacyjny pomysł techniczny modułowość , który w połączeniu z wieloletnim doświadczeniem firmy Tartarini w zakresie konstruowania urządzeń o przepływie osiowym pozwolił na stworzenie szerokiej gamy produktów posiadających tę filozofię projektu.\
Podstawowe cechy charakterystyczne urządzenia:
Modułowość
Modułowość jest zagwarantowana poprzez zastosowanie korpusu krzyżowego, który będąc składnikiem podstawowym systemu umożliwia przepływ gazu w kierunku osiowym jak i kątowym. Do korpusu krzyżowego są dołączane inne elementy składowe (kołnierze, korpusy reduktora, korpusy monitora, korpusy zaworu szybkozamykającego, tłumiki hałasu , piloty ).
Odciążone zawieradło
Wykorzystanie specjalnego odciążonego zawieradła o prostej konstrukcji umożliwia urządzeniom serii CRONOS zachować bardzo wysoki stopień precyzji działania przy jednoczesnej łatwości obsługi eksploatacyjnej także w przypadku konfiguracji bardziej złożonych (zawór szybkozamykający, monitor, reduktor, tłumik hałasu ).
Reduktory serii CRONOS są stosowane w stacjach redukcyjnych ciśnienia drugiego stopnia, pierwszego stopnia, stacjach przesyłowych gazu ziemnego o odpowiednim stopniu filtracji. Mogą być wykorzystywane także do powietrza, propanu, butanu, LPG, gazu miejskiego, azotu, dwutlenku węgla.
Dane techniczne:
Typy
C,CO: reduktor
CB,CBO: reduktor z zaworem szybko zamykającym
CC, CCO: reduktor i monitor
CCB, CCBO: reduktor, monitor i zawór szybko zamykający
| Wersja C,CB,CC,CCB PN 25/40 ANSI 300/600 |
|
| Ciśnienie wlotowe: | 1 do 100 bar |
| Ciśnienie wylotowe: | 0.5 do 80 bar |
| Przepustowość Qmax: | 100000 m3/h |
| Dokładność AC: | aż do +/- 1% |
| PN 16 - ANSI 150 | |
| Ciśnienie wlotowe: | 0.2 do 20 bar |
| Ciśnienie wylotowe: | 0.01 do 8 bar |
| Przepustowość Qmax: | 100000 m3/h |
| Dokładność AC: | aż do +/- 1% |
| Połączenia | |
| Wlot-Wylot: | DN 25,50,80 PN 16,25,40 UNI/DIN-ANSI 300,600 |
| Wersja CO,CBO,CCO,CCBO PN 25/40 ANSI 300/600 |
|
| Ciśnienie wlotowe: | 1 do 100 bar |
| Ciśnienie wylotowe: | 1 do 40 bar |
| Przepustowość Qmax: | 100000 m3/h |
| Dokładność AC: |
aż do +/- 1% |
| PN 16 - ANSI 150 | |
| Ciśnienie wlotowe: | 1.5 do 20 bar |
| Ciśnienie wylotowe: | 1 do 18 bar |
| Przepustowość Qmax: | 100000 m3/h |
| Dokładność AC: | aż do +/- 1% |
| Połączenia | |
| Wlot-Wylot: | DN 25,50,80 PN 16,25,40 UNI/DIN-ANSI 300,600 |
