Opis:
Charakterystyka konstrukcyjna i możliwości właściwe reduktorom M/ powodują, iż są wykorzystywane szczególnie w systemach i urządzeniach, w których mają miejsce nagłe zmiany przepływu lub w przypadkach, w których odcięcie przepływu gazu jest sterowany zaworami elektromagnetycznymi. Na przykład w przypadku gazowego systemu zasilania palników przemysłowych lub palników stosowanych w kotłach dla indywidualnych zastosowań komunalnych. Reduktory M/ mogą być wykorzystywane dla gazu ziemnego, koksowniczego, propanu, powietrza lub innych gazów pod warunkiem, że nie zawierają w dużym stosunku procentowym benzolu i gaz jest wcześniej filtrowany.

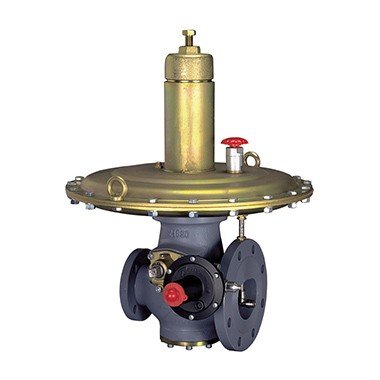

Reduktory serii M/ to reduktory sterowane napięciem sprężyny. Reduktory posiadają proste gniazdo i odciążone zawieradło. Podstawowymi cechami wyróżniającymi te reduktory są: wysoka jakość wykorzystywanych materiałów, łatwość ustawiania i precyzja regulacji. Są wykonywane z uwzględnieniem maksimum łatwości obsługi w trakcie konserwacji. Możliwy jest dostęp w trakcie dokonywania kontroli lub ewentualnej wymiany gniazda i uszczelek bez potrzeby wymontowywania korpusu z linii technologicznej.
Dane techniczne:
Typy
MN,MF,MR: bez zaworu szybko zamykającego
MBN,MBF,MBR: z zaworem szybko zamykającym
| Ciśnienie wlotowe: | 0.2 do 19 bar |
| Ciśnienie wylotowe | |
| wersja standard 1 | 0 do 500 mbar |
| wersja AP | 0.5 do 1 bar |
| wersja APA | 1 do 3 bar |
| Typ MN, MBN | |
| Połączenia kołnierzowe | |
| Wlot - Wylot | DN 25x65,40x80,50x100,65x100,80x150,100x200 ANSI 150/PN 16 |
| Typ MF, MBF | |
| Połączenia kołnierzowe | |
| Wlot - Wylot | DN 25,40,65,80,100 ANSI 150/PN 16 |
| Typ MR, MBR | |
| Wlot - Wylot | tylko DN 50 PN 16 |
