Opis:

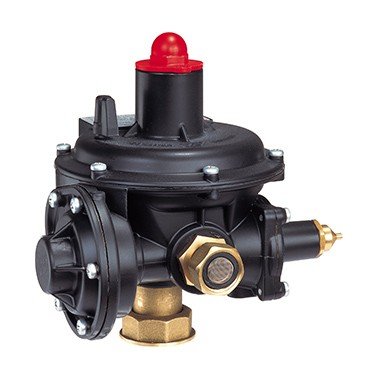

Reduktory serii R są dwustopniowej redukcji i są szeroko stosowane w instalacjach domowych. Ich cechy to zredukowane wymiary gabarytowe, dokładność regulacji, łatwość ustawień i maksymalny współczynnik bezpieczeństwa urządzenia.
Reduktor wyposażony jest w zespół zaworu szybko zamykającego u uzbrojeniu ręcznym, który zaczyna działać wówczas gdy ciśnienie wylotowe nie znajduje się w ustalonym polu działania.
Reduktor wyposażony jest w nadmiarowy zawór upustowy, który w przypadku braku przepływu gazu umożliwia wypuszczenie nadmiaru ilości gazu unikając przy tym zadziałania zaworu szybkozamykającego.
Dane techniczne:
R/70, R/70-AP, R/71, R/71-AP: przyłącza układ kątowy
R/72, R/72-AP, R/72-FS, R/72-FS-AP,R/73, R/73-AP, R/74, R/74-AP: przyłącza układ osiowy
| Typ R/70, R/71, R/72, R/72-FS, R/73, R/74 | |
| Ciśnienie wlotowe Pemax: | 0.1 do 6 bar |
| Ciśnienie wylotowe Pa: | 15 do 70 mbar 15 to 70 mbar |
| Przepustowość Qmax: | 100 m3/h |
| Dokładność AC: | 5 |
| Typ R/70-AP, R/71-AP, R/72-AP, R/72-FS-AP, R/73-AP, R/74-AP | |
| Ciśnienie wlotowe Pemax: | 0.1 do 10 bar |
| Ciśnienie wylotowe Pa | 70 do 300 mbar 15 to 70 mbar |
| Przepustowość Qmax: | 100 m3/h |
| Dokładność AC: | 5 |
| Połączenia gwintowe | |
| Wlot - Wylot: | G 3/4 x G 1 1/4 |
| dla wersji R/72-FS i R/72-FS-AP połączenie kołnierzowe DN 25 PN 16 |
