Opis:

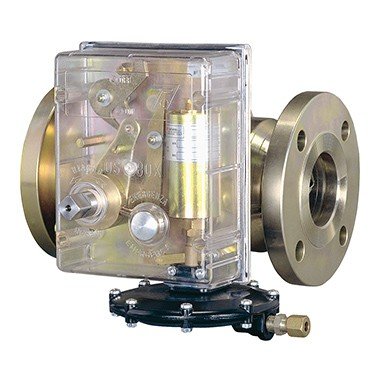

Seria BM/5 to zawory szybko zamykające o przepływie osiowym z zawieradłem tulejowym o uzbrojeniu ręcznym. Zawór szybko zamykający serii BM/5 jest urządzeniem o automatycznym odcięciu przepływu od instalowania jako zespół zabezpieczający w gazowych stacjach redukcyjnych oraz na odcinkach gazociągów przesyłowych i dystrybucyjnych.
Zadaniem zaworu szybko zamykającego jest dokonanie natychmiastowego zamknięcia przepływu gazu w przypadku, w którym ciśnienie w punkcie lub punktach kontroli osiągnie ustaloną wartość.
Podstawowe cechy charakterystyczne urządzenia:
- Zawieradło tego zaworu jest typu tulejowego dlatego nie wymaga dodatkowego obejścia zewnętrznego (by-pass) ułatwiającego czynność otwarcia samego zaworu.
- Ponowne otwarcie zaworu szybko zamykającego może odbyć się wyłącznie w sposób ręczny.
- Przepływ osiowy.
- Połączenie kołnierzowe.
- Zawieradło tulejowe.
- Zabezpieczona uszczelka główna.
- Możliwość instalowania w dowolnej pozycji.
- Kontrola ciśnienia w jednym lub wielu punktach instalacji.
- Zadziałanie dla wzrostu i spadku ciśnienia.
- Wyłączenie awaryjne ręczne poprzez nacisk przycisku.
- Uzbrojenie ręczne poprzez obrót trzpienia uzbrajającego.
Właściwości:
- Wewnętrzny zawór upustowy.
- Ogranicznik skoku w reduktorach 627R i 627MR.
- Wskaźnik pracy zaworu upustowego.
- Łatwa konserwacja.
- Możliwość dostosowania montażu.
- Uniwersalność.
- Odporność na nieumiejętne manipulowanie przez osoby niepowołane.
- Szeroki zakres przepustowości.
- Szczelne zamknięcie.
Dane techniczne:
| Ciśnienie wlotowe Pe: | 0 do 100 bar |
| Zakres nastaw ciśnienia P: | 0.03 do 80 bar |
| Połączenia kołnierzowe | |
| Wlot: | DN 25, 40, 50, 65, 80, 100, 150 |
| Wylot: | DN 25, 40, 50, 65, 80, 100, 150 |
| Klasa kołnierzy | PN 16, 25 UNI/DIN, ANSI 300, 600 |
